夾具被廣泛應用于內圓磨床上，它通過內圓磨床主軸帶磁后，胎具吸附在主軸端面上，隨主軸轉動，加工零件被夾持在胎具內隨主軸同步轉動，通過更換胎具實現不同外徑零件的內孔磨削加工。

現有內圓磨床用胎具存在以下兩個問題點：

   夾具內孔與加工零件外圓是小間隙配合，上下料過程零件會對胎具內孔造成一定磨損，且磨削過程零件上會粘附磨削過程砂輪掉落的磨料，加快胎具內孔的磨損。當間隙較大，零件在磨削過程于胎具有相對運動時，胎具不能再使用將更換。

 現有的內圓磨床夾具缺陷在于：

    當零件的上下料對胎具內孔產生磨損后胎具將報廢，在大批量生產時對胎具的用量較大，且隨內孔的磨損，零件與胎具間隙將較大，造成內孔磨削后尺寸較差，不能保證一個有效的過程能力要求。

  內圓磨床用夾具因隨主軸轉動過程中，外圓的支持部分將對胎具外圓造成磨損，使胎具在內孔磨損報廢時，外圓也不平整。因內孔已磨損，將不會再對外圓作修正，造成胎具不能被二次利用，導致資源的浪費。

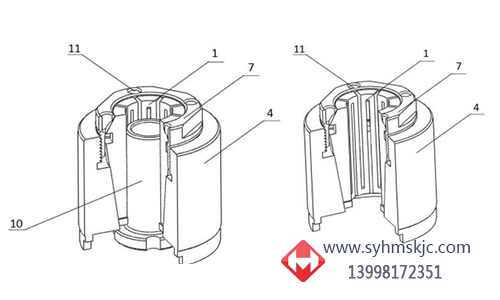

     今天向大家介紹一種結構簡單，加工精度高的內圓磨床夾具它包括：ER彈簧夾頭，其具有相背設置的上錐面和下錐面；

夾具內部的前端設置有內螺紋；

夾具體內部的后端設置有與所述ER彈簧夾頭的下錐面相配合的第一錐形面；

夾具蓋，其外部的側面設置有與所述內螺紋相配合外螺紋；

夾具蓋的內部設置有與ER彈簧夾頭的上錐面相配合的第二錐形面；

加工零件被夾持在所述ER彈簧夾頭內，所述ER彈簧夾頭的下錐面置于所述

第一錐形面內，ER彈簧夾頭的上錐面置于所述第二錐形面內；

夾具蓋通過外螺紋與內螺紋的螺接配合以壓緊所述ER彈簧夾頭。

這種夾具的優點在于：

由于彈簧夾頭錐面受壓后內孔尺寸變小，可補償內孔磨削過程磨損的部分，且對加工零件外圓尺寸范圍要求更大，更換加工零件是只需更換彈簧夾頭，增加了夾具工范圍，延長了夾具的使用壽命。
